제품 상세 정보:
|
| 능력: | 시간 당 50-3000 톤 | 전원(w): | 7.5kW - 폭과 길이를 기반으로 하는 250kW |
|---|---|---|---|
| 벨트 폭: | 맞춤화되는 500,650,800,1200,1400 | 속도: | 1-5M/s |
| 전압: | 380V, 50Hz ; 고객들에 의한 440V,60Hz 또는 요구 | 보증: | 프로덕션이 시간부터 12개월 |
| 이름: | TDII 타입과 TD75 벨트 콘베어 기계 | 애플리케이션: | 시멘트, 분쇄기 공장, 광산 구역, 해상 운송 시스템 |

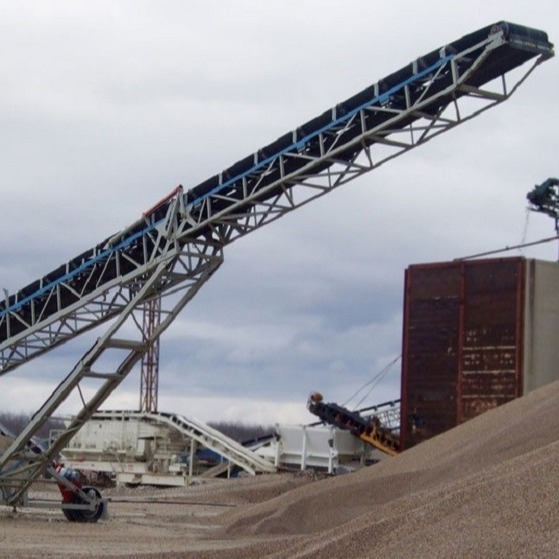

| 상품 이름: | 큰 경사 각도 측벽 고무 벨트 | ||
| 강조하다: | 경사 각도 측벽 고무 벨트 컨베이어,석탄 시멘트 산업 고무 벨트 컨베이어,5m/S 경사형 벨트 컨베이어 |
||
설명
석탄/광산 운송 벨트 컨베이어 시스템 프로젝트 개요:
Shijiu 항구 지역의 East Coal South shift 프로젝트의 벨트 컨베이어 및 하역 트롤리 시스템 응용 프로그램을 위한 부두, 일조 항구는 남쪽 운영에서 3개 항구 풀의 동쪽 해안선의 남쪽 5 × 3-7 × 3 선석에 위치합니다. Shijiu 항구 지역, Rizhao 항구 및 저장 야드는 남쪽 3개의 방파제 중간에 코크스 야드의 동쪽에 위치하고 있습니다.
| 벨트 속도(m/s) | 벨트 폭(mm) | ||||||||||
| 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 1800년 | 2000년 | 2200 | 2400 | |
| 이송능력(T/H) | |||||||||||
| 0.80 | 69 | 127 | 198 | 324 | |||||||
| 1.00 | 87 | 159 | 248 | 405 | 593 | 825 | |||||
| 1.25 | 108 | 198 | 310 | 507 | 742 | 1032 | |||||
| 1.60 | 139 | 254 | 397 | 649 | 951 | 1321 | |||||
| 2.00 | 174 | 318 | 496 | 811 | 1188 | 1652 | 2186 | 2795 | 3470 | ||
| 2.50 | 217 | 397 | 620 | 1014 | 1486 | 2065 | 2733 | 3494 | 4338 | ||
| 3.15 | 871 | 1278 | 1872년 | 2602 | 3444 | 4403 | 5466 | 6843 | 8289 | ||
| 4.00 | 1622 | 2377 | 3304 | 4373 | 5591 | 6941 | 8690 | 10526 | |||
| 4.50 | 2674 | 3718 | 4920 | 6291 | 7808 | 9776 | 11842 | ||||
| 5.00 | 2971년 | 4130 | 5466 | 6989 | 8676 | 10863 | 13158 | ||||
| 5.60 | 6122 | 7829 | 9717 | 12166 | 14737 | ||||||
| 6.50 | 9083 | 11277 | 14120 | 17104 | |||||||
2, 우리의 벨트 컨베이어 기능:
1. 큰 운반 능력과 더 긴 운반 거리, 최대 20km 이상
2. 벌크 밀도가 0.5~2.5t/m³인 다양한 종류의 벌크 재료 및 품목별 상품을 컨베이어할 수 있습니다.
3. 볼록 곡선 세그먼트, 오목 곡선 세그먼트 또는 직선 세그먼트의 결합된 전달 모드를 채택할 수 있습니다.
4. 다른 운송 요청에 따라 수평 또는 하강 이송 시스템을 구성하기 위해 다른 장비와 함께 사용할 수도 있고 단독으로 사용할 수도 있습니다.
5. -25ºC~+40ºC 작업 환경, 높은 적응력으로 80ºC 미만의 재료 운반 온도에서 사용할 수 있습니다.
주요 구조
1. 접수 슈트 2. 지지 다리 3. 테일 프레임 어셈블리(턴어바웃 풀리, 텐션 장비 등 포함)
4. 사다리 5. 중간 프레임 조립 6. 보행로, 난간 7. 지지 다리 8. 중간 프레임 조립 9. 상단 핀
10. 하단 핀 11. 베이스 12. 헤드 프레임 조립 13. 지지 다리 14. 슬라이더 15. 구동 어셈블리 16. 헤드 슈트
이 프로젝트는 석탄 하역, 적재, 이송, 매립 및 적재를 위한 벨트 컨베이어 21대를 건설할 계획이며, 여기에는 이송실 7개, 이송 플랫폼 3개, 헤드 플랫폼 6개 및 그 보조 시설이 포함되며, 신축 및 이전의 조합 방식을 채택할 것입니다. .
(1) 프로젝트의 하역 트롤리(XL1, XL2)의 정격 용량은 3600t/h이고 최대 용량은 4000t/h입니다.
(2) 프로젝트의 벨트 컨베이어 시스템에는 두 가지 유형이 있습니다. 스태킹 라인 벨트 컨베이어 시스템의 정격 용량은 3600t/h, 벨트 너비는 1.8m, 벨트 속도는 4.0m/s입니다.로딩 라인 벨트 컨베이어 시스템의 정격 용량은 6000t/h, 벨트 너비는 2.2M, 벨트 속도는 4.3m/s입니다.
1, 우리의 벨트 컨베이어 소개:
우리 회사는 벌크 이송 시스템 장비, 대형 공정 장비, 항만 처리 기계 및 보조 장비의 설계, 개발, 제조, 설치 및 유지 보수에 전념하고 있습니다.2002년부터 20년 이상 상하이 항구에 의존하여 항만 장비 운영 및 유지 보수를 위한 설계, 제조, 설치 및 유지 보수 일반 계약 서비스를 제공하고 고객을 위한 대상 솔루션을 제공하고 소유자의 요구에 더 부합하는 설계를 만들고, 연속 이송 시스템 및 자재 취급 기계의 생산, 설치, 운영 및 유지 보수에 대한 풍부한 경험을 축적하고 국제적으로 유명한 여러 기업과 좋은 파트너십을 유지합니다.
회사의 사업 영역은 항구, 광업, 시멘트, 전력, 야금, 제지 및 기타 산업을 포함합니다.주요 제품은 DTII형, DX형 범용 벨트 컨베이어, DG형 파이프 벨트 컨베이어, DD형 에어쿠션 벨트 컨베이어, DY형 이동형 벨트 컨베이어, DJ형 골판형 벨트 컨베이어 및 그 구성요소인 아이들러 롤러, 프레임 등, 스태커 및 리클레이머, 하이폴 램프, 스위핑 카, 도르래, 그랩, 내마모성 라이닝 등, 제품은 유럽으로 수출됩니다., 호주, 미국, 동남아시아 및 기타 지역. 일반 기술 매개변수
제품 장점
|
전문 엔지니어 팀:
지난 20년 동안 우리는 풍부한 경험을 가지고 있습니다. 장거리 벨트 컨베이어 제품 제공 및 50개 이상의 국가 및 지역에 서비스;
맞춤형 벨트 컨베이어 솔루션은 다음을 충족할 수 있습니다. 다음과 같은 대량 자재 취급의 특별한 요구 대용량, 장거리, 큰 경사 및 터닝 및 관형 컨베이어와 같은 솔루션 모바일 벨트 컨베이어를 제공할 수 있습니다.
전문적으로 높은 특수 재료 솔루션 습도 및 고점도;
CEMA, DIN, JIS, as, SABS 등
낮은 에너지 소비 및 저소음, 충족 지역 환경 보호 요구 사항;
통합 지능형 제어 기술은 장거리 벨트 컨베이어의 중앙 집중식 제어 시스템 및 생산 장비. |
|
신뢰할 수 있는 품질:
국제 최고 브랜드의 컨베이어 구동 장비, 베어링 및 벨트가 채택되어 벨트 컨베이어 시스템의 수명이 크게 향상됩니다. |
|
|
완벽한 애프터 서비스:
전체 프로세스 설치 지침을 제공하고 고객이 절감할 수 있도록 시운전 서비스 벨트 컨베이어의 운영 및 유지 보수 비용 체계. |
응용 및 프로젝트 사례
 |
||
|
베트남의 벨트 컨베이어 시스템 FHS 제철소 |
Jinping의 관형 벨트 컨베이어 수력발전소 |
벨트 컨베이어 시스템 태국 발전소 |
 |
||
|
HBIS의 벨트 컨베이어 시스템 그룹 철광산 |
UHV의 벨트 컨베이어 시스템 중국의 송전 |
천진 벨트 컨베이어 시스템 영리화학공업 |
장거리 벨트 컨베이어에 대한 설명
장거리 벨트 컨베이어는 큰 경사각과 복잡한 지형으로 장거리를 통해 대량 재료를 지속적으로 운반하는 데 사용할 수 있으며 모든 단일 컨베이어는 고객의 요구 사항에 따라 설계, 제조 및 설치할 수 있습니다.
특징 및 장점
현대식 컨베이어 벨트의 인장 강도를 높이면 최대 30km의 장거리 곡선형 컨베이어와 최대 500-2600mm의 벨트 너비를 만들 수 있습니다. 표준 벨트 컨베이어와 비교하여 곡선형 컨베이어는 다음과 같은 발전을 보일 수 있습니다.
1. 재료 운송 비용 감소;
2.고정 자산 비용(철도 또는 고속도로)의 감소;
3. 드라이브 장치 및 전송 포인트 감소.
4. 간단한 구조, 낮은 운영 비용, 낮은 작동 소음, 안전하고 안정적으로 실행, 깨끗하고 고효율.
5. 컨베이어 시스템은 채굴, 처리 및 저장 단계 간의 논리적 연결입니다.
장거리 벨트 컨베이어는 항구, 터미널, 부두, 발전소, 철강 공장, 화학 공장, 시멘트 공장, 야금, 탄광 및 기타 산업에서 널리 사용됩니다. 석탄, 석회석, 철광석 및 청정 석탄 등과 같은 대량 재료.
